Motorwicklungsrechner
Geben Sie ihre Motorabmessungen in die gelben Felder ein. Die Ergebnisse erscheinen in den grünen Feldern. Auf der rechten Seite können Sie mit eigenen Werten experimentieren. Grundsätzlich sollten die Nuten mit viel Kupfer gefüllt werden. Dabei muss aber die Motorcharakteristik über die Windungsanzahl und Art der Verschaltung eingestellt werden. Das Tool gibt es auch hier als Exceldatei

Motorwicklungsrechner V1.1
Test

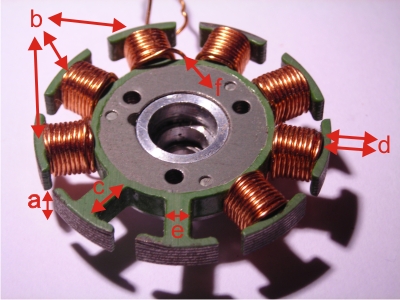

Statorhöhe / Stator heigh (a): [mm]
Nuten / Teeth (b): [ Stk]
wickelbare Nutlänge / Slot deepht (c): [ mm]
Windungslagen / Layers (d): [ Stk]
Nutbreite / Tooth width (e): [ mm]
Anzahl Wickeldrähte / parralel wires (f): [ Stk] [ Stk]
Drahtdicke / Wire diameter : [ mm] [ mm]
Windungen pro Lage / Wires per Layer: [ Stk]] [ Stk]]
Windungen / Wires : [ Stk] [ Stk]
Windungsdurchmesser / diameter: [ mm] [ mm]
Windungslänge / Lenght per Phase: [ cm] [ cm]
Drahtlänge +10cm: [ cm] [ cm]
Drahbedarf / needet Wire: [ m] [ m]
Cu Querschnitt / Cross Section : [ mm2] [ mm2]
ges. Cu Querschnitt / hole Cross Section: [ mm2] [ mm2]
Widerstand pro Spule / Resistance: [ mOHM] [ mOHM]
ges. Widerstand Stern / WYE-Resistance: [ mOHM] [ mOHM]
ges. Widerstand Dreieck / Delta Resistance: [ mOHM] [ mOHM]
Spulenlänge / lenght : [ m] [ m]

Geben Sie ihre Motorabmessungen in die gelben Felder ein. Die Ergebnisse erscheinen in den grünen Feldern. Auf der rechten Seite können Sie mit eigenen Werten experimentieren. Grundsätzlich sollten die Nuten mit viel Kupfer gefüllt werden. Dabei muss die Motorcharakteristik über die Windungsanzahl und Art der Verschaltung eingestellt werden.



Das Tool gibt es auch hier als Exceldatei

Für die Widerstandsberechnungen wurde Rechenwege der Seite Powerditto.de benutzt.
